齒輪廠家齒輪畫法方法說明

單齒輪繪圖

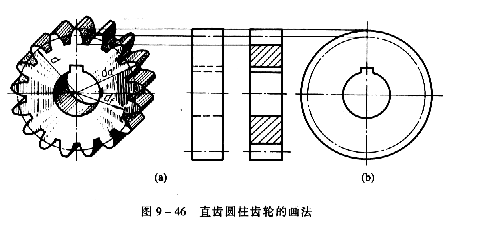

齒輪齒部，按GB/T4459.2-1984繪制(圖9-46)

主要結果如下：

(1)用粗實心線繪制齒頂圓和齒頂線。

(2)用細點畫出分界和分界線。(分界線應超過齒輪齒的兩端2-3mm)

(3)齒根圓和齒根線可以用細實線繪制，也可以從繪圖中略去；在剖面圖上，用粗實線畫出齒根線，此時不可省略。

(4)在剖面圖上，當切割平面通過齒輪軸時，傳動齒輪一律按不剖解決。

除齒輪齒部外，還應根據實際投影繪制其它輪體結構。輪體的結構和尺寸應由設計要求決定。

齒輪屬于輪盤零件，其表達方法與一般輪盤零件相同。通常，軸是水平放置的，有兩個視圖(圖9-47)，或者一個視圖和一個本地視圖(見圖9-53)，其中非圓形視圖可以是半圓視圖，也可以是完整視圖。

2.兩齒輪齒節點的拉拔方法。

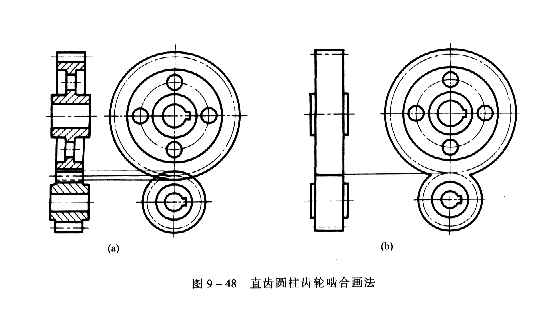

當兩個齒輪的齒關閉時，除壓痕區外，其余的按單個齒輪拉出。齒狀區域如下(圖9-48)：

主要結果如下：

(1)在垂直于齒輪軸投影平面(反映為圓的投影面)的視圖中，兩個圓應為切線，齒頂圓應按粗實線繪制。如圖9-48a的左視圖所示，在繪圖中也可以省略齒輪齒的頂部圓，如圖9-48b的左視圖所示。另一個齒輪輪齒的陰影部分用虛線畫出，也可以省略。

(2)在與齒輪軸投影平面平行的視圖(非圓視圖)中，當剖面視圖和切割平面通過兩個齒輪的軸(圖9-48a主視圖)時，一個齒輪的齒輪齒在壓痕區用粗實線繪制，另一個齒輪的虛線用虛線繪制。

當不使用輪廓視圖時，不需要繪制齒狀區域的齒頂線，并且用粗實心線繪制節點線；非齒狀節點線仍用細點繪制線繪制，齒根線不繪制(圖9-48b主視圖)。

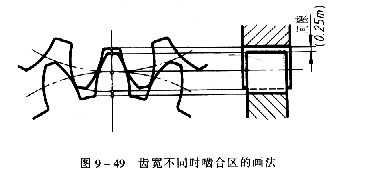

如果兩個齒輪的寬度不同，則圖9-49顯示了齒狀面的繪制。無論兩個齒輪的齒寬是否相同，一個齒輪的齒頂線與另一個齒輪的齒根線之間應存在0.25米的間隙。

圖9-50顯示了齒輪齒條的嚙合圖(相應的軸測圖見圖9-44)。

(四)漸開線齒廓的近似繪制

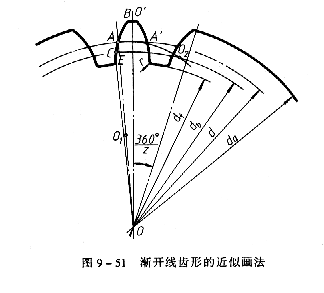

由于需要制造或測量尺寸，有時需要在齒輪零件圖上畫一個或兩個齒形。漸開線齒廓有許多近似的繪制方法，其中一種是介紹的(圖9-51)。繪制步驟如下：

1.畫兩條弧線

畫齒頂弧(直徑d)，分度弧(直徑d)，牙根弧(直徑d)

2.分齒

從圓的中心，1~2齒的對稱線是由360 z齒構成的，其中之一是OO。在分水嶺上測量。

公式中，S為齒厚，P為齒間距。

3.繪制齒廓

將OA連接起來，取其中心點O，以O為圓心，OA為半徑為圓弧交匯基圓和O點。

以O為圓心，OA為半徑為圓弧，上圓與基圓之間的BC為齒廓的一部分。

在基圓與根圓之間形成徑向線CE，并將r≥0.2m(m為模數)的小弧與根圓平滑連接，得到半邊齒形。用同樣的方法做另一邊的齒廓，兩者都是。
