      精密直齒內齒輪插齒加工工藝特點介紹
      精密直齒內齒輪插齒加工工藝特點及插齒刀的選擇說明分別如下,可以供大家參考了解。
      發布日期:2022 - 02 - 24 14:33:44

      精密直齒內齒輪插齒加工工藝特點及插齒刀的選擇說明分別如下,可以供大家參考了解。

      內齒輪插齒加工4大特點:

          1、內齒輪插齒相當一對內嚙合齒輪的嚙合,與外嚙合齒輪相比,其重合度大,也就是在插齒過程中,插齒刀同時參加切削的齒數多,因此在選擇切削用量時,要比插外齒時小。

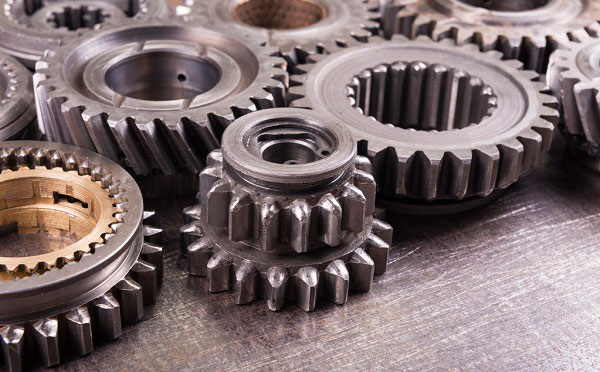

      直齒內齒輪

          2、在內齒輪加工中,應避免插齒刀根部非漸開線部分參加嚙合,產生齒輪頂切的干涉現象;同時也應避免插齒刀徑向進給產生齒輪的頂切現象。

          3、切削內齒時,由于排屑困難,因此一定要考慮切屑的流向,尤其加工肓孔內齒時,更為突出。

          4、刀具旋轉方向,與內齒旋轉方向相同,加工時,應改變工作臺的旋轉方向。

          內齒輪插齒刀的選擇:加工內齒輪時,為避免產生頂切現象,齒數一定的插齒刀只能用于切削齒數大于最小值的齒輪。這是被加工工件允許的比較小齒數最小值。

      在加工過程中如果發生頂切現象,可以按照如下辦法來避免:

          1、減少插齒刀的變位系數。

          2、減少插齒刀的齒數。

          3、改變齒輪副的變位系數。

          4、加大內齒輪的頂圓半徑。

      以上是對精密直齒內齒輪插齒加工工藝特點介紹,有需要精密直齒內齒輪的歡迎咨詢iHF合發齒輪廠家。


      關鍵字: 直齒內齒輪
